產品詳情

一、產品簡介

　　LXG-40~300, LXGR-40~30系列農用灌溉水表用于記錄大流量管道的用水量，適用于單向水流的自來水、井水、河水、湖水灌溉，也可用于污水的計量，不宜測量有腐蝕性的液體，其生產標準為ISO4064(GB/T778-2007)。

二、產品特點

　　1. 指示機構采用磁傳結構，具有防磁干擾功能。

　　2. 干式計數器，采用真空封裝，可防冷凝霧化，長期保持清晰讀數。

　　3. 六位數加大數字字輪顯示讀數，讀數更清楚。

　　4. 可拆卸式計量機芯結構，不需要把水表的表殼從管道上拆下，更換維修方便。

　　5. 被測水流方向為軸向水流，流通能力大，壓力損失小，量程寬，抗水沖擊和抗污染能力強。

　　6. 農用灌溉水表適合用水量大且流量相對穩定的場合下使用。

　　7.采用高耐磨軸承系統(航空儀表用寶石軸承+ 高耐磨硬質合金軸)確保產品長期穩定性和可靠性，顯著提高水表的流量。

　　8. 采用不銹鋼緊固件及環氧樹脂粉末殼體內外噴涂，有效防銹，延長產品使用壽命。

　　9. 可選防撬保護外罩。(阻止用戶私自拆開機芯，破壞或改動測量機構，有效起到防盜水作用)。

　　10. 水表需要水平安裝。

　　11. 需外加過濾器。

　　12. 水表的進水和出水口需要直管段。

　　13. 可適用于冷水≤50℃或者熱水≤90℃。

　　14. 水壓≤1MPa，1.6MPa。

　　15. 農用灌溉水表可根據用戶要求增加遠傳脈沖輸出功能。

三、流量技術參數

四、最大允許誤差

　?、俚蛥^(qū)(Q?≤Q＜Q?)最大允許誤差為±5%

　?、诟邊^(qū)(Q?≤Q≤Q?)最大允許誤差為±2%

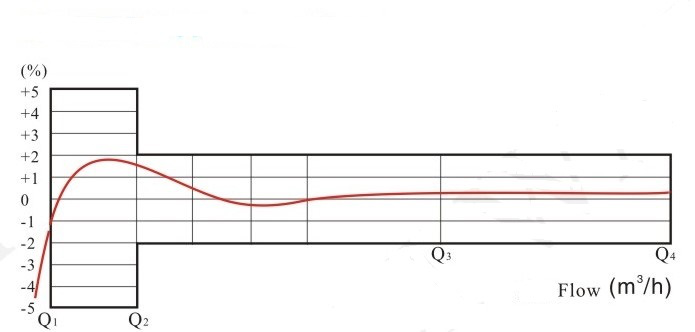

農用灌溉水表流量誤差曲線圖

六、外形及規格尺寸

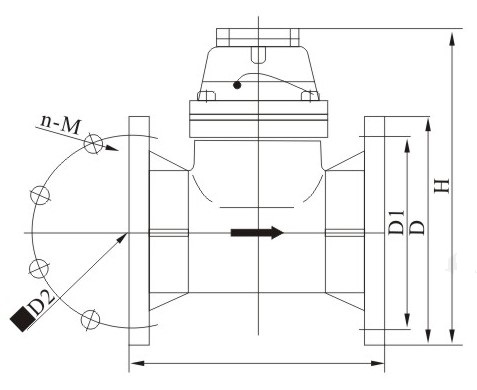

農用灌溉水表外形尺寸圖及規格參數表

公稱口徑 DN	長 L	高 H	法蘭外徑 D	螺栓孔中心圓直徑 D1	法蘭螺栓
mm					nxd
40	200	253	165	125	4xM16
50	200	253	165	125	4xM16
65	200	268	185	145	4xM16
80	225	284	200	160	8xM16
100	250	295	220	180	8xM16
125	250	310	250	210	8xM16
150	300	339	285	240	8xM20
200	350	382	340	295	8xM20
250	400	433	395	350	12xM20
300	450	483	445	400	12xM20
